DESTAQUES

Valvulas ARCA - Ecotrol

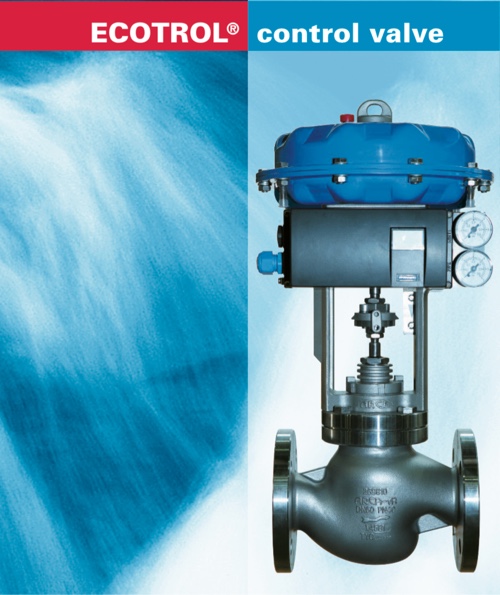

Válvulas de Controle de Pressão de fluidos e de Vapor ARCA

As válvulas de controle® ECOTROL são equipadas com peças internas especialmente projetadas para as condições de fluxo predominantes em sua planta. As formas dos elementos de fecho e dos assentos da válvula, bem como o material a partir do qual são feitos ,são otimizados de acordo com suas necessidades. Uma característica técnica chave aqui é o sistema de troca rápida exclusivo que permite que seu pessoal de manutençao substitua o assento da válvula fixado sem a necessidade de ferramentas especiais. O selo metálico ou compressível para o assento da válvula e o anel de assento montado em flutuação garante um aperto de assento de longa duração. Como opção, está disponível um anel de assento simétrico, que pode ser usado em ambos os lados. Isso reduz drasticamente os custos não só com a versão cerâmica para fluidos abrasivos como nos outros casos.

A perfeição em cada detalhe

Poderoso atuador de válvulas

O atuador pneumático da série 812 mostrado aqui é implantado em muitas aplicações como um atuador padrão. Não só é resistente e à prova de explosão, como também proporciona curtos tempos de acionamento , uma força constante de assentos, e é de baixo custo. O atuador está disponível em diferentes tamanhos otimizados de acordo com a força de atuação necessária. As válvulas de controle® ECOTROL também estão disponíveis com atuadores elétricos ou eletrohidráulicos opcionais.

Posicionador multifuncional

O posicionador arcapro® digital é um inter-face multifuncional com o controlador ou sistema de controle de processos e opera de série com 4 -20 mA. A comunicação HART, Profibus (PA) e Foundation Fieldbus é usada para estabelecer uma interface digital com troca de dados bidirecional (incluindo mensagens de status). Pode ser parametrizado no local ou através do sistema de comunicação. Um conceito aberto de interface que ajudamos a elaborar cumpre com o VDI/VDE 3847 e é usado para montagem e mechanica conectando o posicionador ao atuador.

Selo de haste confiável

Dependendo do fluido do processo, pressão e temperatura, podemos aconselhá-lo sobre o selo de haste mais adequado - desde a caixa de recheio até a vedação hermeticamente fechada - para que seu sistema permaneça completamente à prova de vazamento. As superfícies da haste, o material de do envolucro e o design complementam-se perfeitamente, o que significa que os valores de atrito, corrosão e limite de pressao não são um problema.

Selo de sede de forma fixa

A conexão entre a carcaça da válvula e o capô é estabelecida no desvio de força. Isso ajuda a evitar erros durante a montagem e garante que o selo da sede esteja totalmente fechado, impedindo assim que ele ceda. Este design de carcaça/capô também garante que o assento e o plugue da válvula não estejam sujeitos a nenhuma força lateral, o que ajuda a evitar vazamentos.

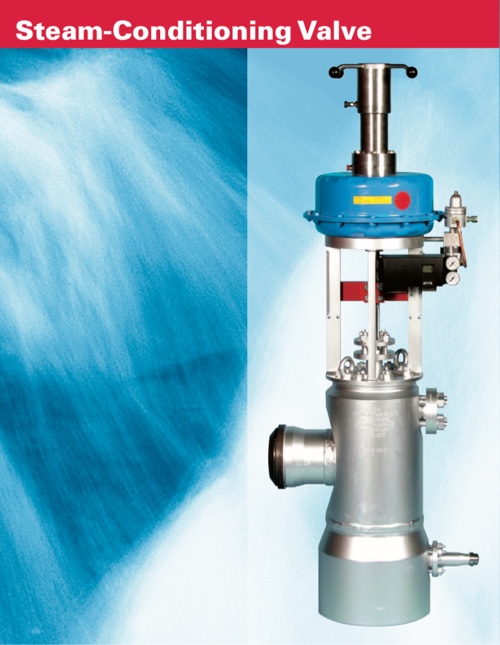

Valvulas Redutoras de pressao de vapor ARCA

AS valvulas de controle de presao de vapor ARCA tem uma Vedação estática e dinâmica otimizada e são fabricadas de acordo com a faixa de pressão e temperatura da sua aplicação.A válvula e desenvolvida com um selo de haste dinâmico e selo de rede de bon-net estático no bypass de força e são otimizados de acordo com a faixa de pressão e temperatura da sua aplicação. O acabamento superficial da haste e o material de embalagem também são levados em conta . O desenho do bypass de força usado para o selo capô evita problemas de montagem durante o serviço e manutenção. Um capô de auto-vedação é usado para aplicações de alta pressão para garantir que a válvula permaneça apertada, independentemente do torque aplicado aos parafusos da rede da estrutura . Esses recursos de design também garantem que o assento e o plugue da válvula não sejam submetidos a quaisquer forças laterais, minimizando também o vazamento interno.

Componentes sob medida para atender a qualquer requisito


Guarnições versáteis da válvula

Estes são os elementos funcionais mais cruciais para a pressão e temperatura de controle. O plugue da válvula perfurada e o anel do assento são projetados e fabricados para se adequar às condições de fluxo predominantes e à capacidade de alcance necessária. O tipo de injeção de água selecionada é adequado para o vapor e a temperatura da água de arrefecimento. Para aplicações de segurança, um filtro de suidasde é inserido na abertura da entrada de vapor. Isso evita a entrada de contaminantes e protege contra defeitos. O assento retido patenteado garante que a manutenção seja rápida, simples e econômica e não exija ferramentas especiais.

Poderoso atuador

Se quiser usá-lo para controle ou aplicações de segurança, o atuador das válvulas de condicionamento a vapor da ARCA foi projetado com a sua instaslacao em mente. Isso é possível graças à nossa ampla gama de atuadores pneumáticos, elétricos e hidráulicos, como o atuador pneumático da série 812 (foto). A força de fechamento da válvula e o tempo de accionamento de todos os atuadores são dimensionados de acordo com suas exigências.

Posicionador multifuncional

O posicionador ®ARCAPRO digital permite que a válvula de condicionamento a vapor comunique com o controlador ou sistema de controle de processos através de uma interface multifuncional. O posi-cionador está conectado ao atuador diretamente ou usando o método de montagem NAMUR e garante que o feedback do traçado esteja sempre livre de retrocesso para o controle máximo de precisao . A entrada padrão é o padronizado 4 paraSinal analógico de 20 mA. HART®, Profibus®e Foundation® padrões de fieldbus também podem ser usados para estabelecer uma interface digital com troca de dados bidirecional (incluindo mensagens de status). Isso significa que o posicionador pode ser parame-terized no campo, bem como remotamente através do sistema de comunhão. Acessórios opcionais, como propulsores, interruptores de limite e válvulas solenoides estão disponíveis para personalizar a válvula para atender às suas necessidades individuais.
